تفاصيل المنتج:
|
| نطاق الترددات: | 1 كيلو هرتز -3 ميجا هرتز | مؤشر القياس: | جميع المعلمات ، الرسم البياني |
|---|---|---|---|
| دقة القياس: | <0.5٪ | سرعة القياس: | 5s / ممر واحد （600 مسح نقطة） |
| قرار المرحلة: | 0.15 درجة | خطوة التردد: | 0.1 هرتز ～ أي |
| مزود الطاقة: | AC100V ～ AC250V ～ 50 60 هرتز ، 30 واط | تطبيق: | جهاز الموجات فوق الصوتية |
| تسليط الضوء: | أدوات القياس,أداة محلل |
||

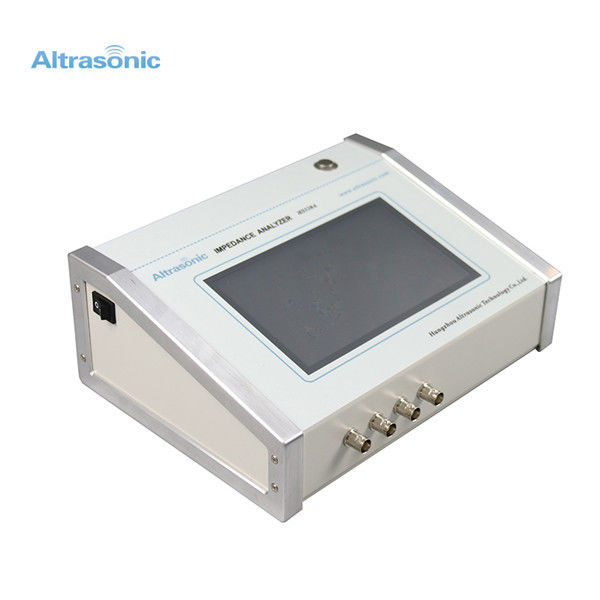

1 كيلو هرتز - 3 ميجا هرتز أداة قياس محلل المعاوقة عملية سهلة للقرن بالموجات فوق الصوتية
وصف:
لمكونات الموجات فوق الصوتية أداة قياس، والأهم هو مخطط القبول ، الرسم البياني اللوغاريتمي للرسامين (الرسمان البيانيان هما الطريقة الرئيسية للمؤهلين المؤهلين) ، وأكثر من اثني عشر معلمة: تردد الرنين Fs ، الحد الأقصى للتوصيل Gmax ، النطاق الترددي F2-F1 ، - تردد الرنين Fp ، عامل الجودة Qm ، السعة الحرة CT ، المقاومة الديناميكية R1 ، الحث الديناميكي L1 ، السعة الديناميكية C1 ، السعة الثابتة C0 ، معامل الاقتران الكهروميكانيكي الفعال Keff.
وصف مفصل للمنتج:
| جزء اسم: | محلل القرن | نطاق الترددات: | 1 كيلو هرتز -3 ميجا هرتز |
| الدقة الأساسية | <0.5٪ | سرعة المسح | 5 ثوانٍ / مرور واحد (ما يعادل 600 نقطة مسح ضوئي) |
| دقة التردد: | ± 10 جزء في المليون | التضخيم: | سيراميك كهرضغطية ، محول طاقة فوق صوتي ، طاقة بالموجات فوق الصوتية |
| دقة المرحلة | 0.15 درجة | نطاق درجة حرارة | 10 ～ 40 درجة مئوية |
| نطاق المعاوقة | 0.1Ω ～ 1MΩ | خطوة التردد | 0.1 هرتز إلى أي |
| سرعة القياس: | 5s / ممر واحد(600 سان بوينت) | مزود الطاقة | AC100V ~ AC250V ، 50 ~ 60 هرتز ، 30 واط |
| الوزن الصافي: | 3.5 كجم | الأبعاد: |
240 * 190 * 100 مم |
ميزات الأداء:
وظائف حفظ البيانات الغنية والحفاظ على الصور
1.تُستخدم نتائج المعلمات الجديدة لإنشاء ملف EXCEL جديد لحفظ معلمات الاختبار مثل تردد الطنين وتردد الطنين المضاد ومقاومة الرنين.
يتم استخدام نتيجة المعلمة المفتوحة لفتح وعرض مستند EXCEL المحفوظ.
3. يتم استخدام حفظ بيانات تردد المسح لحفظ قيم rx المقاسة أثناء المسح
4. احفظ الرسم البياني المستخدم لحفظ الرسم البياني للمسح
5. يتم استخدام حفظ الإعداد لحفظ حالة قياس المسح هذه المرة ، والتي يمكن استدعاؤها مباشرة في المرة القادمة.
6. يتم استخدام شروط إعداد التحميل ل استدعاء ملفات القياس المستخدمة مسبقًا بناءً على أسماء الملفات.
