تفاصيل المنتج:
|
| اسم المنتج: | تحويل الموجات فوق الصوتية | تردد: | 28KHz |
|---|---|---|---|
| قطر السيراميك: | 38mm | مواسعة: | 7.6 ~ 8.5 نف |
| اكتب: | نوع نتك | تطبيق: | يلحم |
| تسليط الضوء: | الموجات فوق الصوتية محول,بيزو بالموجات فوق الصوتية محول |
||
مواصفات:
نموذج | HS-3828-4z |
تكرر | 28KHZ |
انتاج الطاقة | 800watt |
الترباس المشترك | 1 / 2-20unf |
السيراميك القرص القطر | 38 ملم |
كمية من أقراص السيراميك | 4 جهاز كمبيوتر شخصى |
السعة | 7.6 ~ 8.5 نف، |
سعة | 6um |
الوضعية | لحام، تصفيح |
وصف:
محول تحويل الطاقة الكهربائية عالية التردد في الاهتزازات الميكانيكية عالية التردد. ويحتوي على عدة أقراص كهرضغطية من السيراميك تقع تحت الضغط بين كتلتين معدنيتين. بين كل قرص هو لوحة معدنية رقيقة، الذي يشكل القطب. عندما يتم تغذية إشارة كهربائية جيبية إلى محول عبر الأقطاب الكهربائية، وتوسع الأقراص والعقد، وإنتاج الاهتزازات المحورية.
مواصفات:
نوع عمودي نتك تايب (استقرت السلطة و ريليابليتي عالية التطبيق على نطاق واسع) | ||||||||||
رقم الصنف. | الاتصال المسمار (الحجم) | سيراميك قطر الدائرة (مم) | كمية من سيراميك (الكمبيوتر) | صدى تكرر (كيلو هرتز) | مقاومة (Ω) | السعة | إدخال قوة (W) | ماكس. سعة (أم) | ||
الأصفر | اللون الرمادي | أسود | ||||||||
7015-4Z | M20 X 1.5 | 70 | 4 | 15 | 15 | 12500-14000 | / | 17000-19000 | 2600 | 10 |
6015-4Z | M20 X 1.5 أو M16 X 1 | 60 | 4 | 15 | 15 | 8000-10000 | 10000-12000 | 12500-13500 | 2200 | 10 |
6015-6Z | M20 X 1.5 | 60 | 6 | 15 | 15 | 14000-16000 | / | 19500-21000 | 2600 | 10 |
5015-4Z | M18 X 1.5 | 50 | 4 | 15 | 15 | 12000-13000 | 13000-14300 | 15000-17000 | 1500 | 8 |
4015-4Z | M16 X 1 | 40 | 4 | 15 | 15 | 10000-11000 | 10500-11500 | 700 | 8 | |
5520-4Z | M18 X 1 | 55 | 4 | 20 | 15 | 10000-11000 | 10500-11500 | 14300-20000 | 2000 | 8 |
5020-6Z | M18 X 1.5 | 50 | 6 | 20 | 15 | 18500-20000 | / | 22500-25000 | 2000 | 8 |
5020-4Z | M18 X 1.5 | 50 | 4 | 20 | 15 | 11000-13000 | 13000-15000 | 15000-17000 | 1500 | 8 |
5020-2Z | M18 X 1.5 | 50 | 2 | 20 | 20 | 6000-6500 | 6500-7000 | 8000-9000 | 800 | 6 |
4020-4Z | 1 / 2-20UNF | 40 | 4 | 20 | 15 | 9000-10000 | 9500-11000 | / | 900 | 6 |
4020-2Z | 1 / 2-20UNF | 40 | 2 | 20 | 25 | / | 4800-5500 | / | 500 | 5 |
5025-2Z | M12 X 1 | 50 | 2 | 25 | 25 | 5000-5600 | / | 7000-8000 | 500 | 4 |
3828-2Z | 1 / 2-20UNF | 38 | 2 | 28 | 30 | 3800-4300 | / | / | 500 | 3 |
3828-4Z | 1 / 2-20UNF | 38 | 4 | 28 | 30 | 7600-8500 | / | 10500-12000 | 800 | 4 |
3028-2Z | 3 / 8-24UNF | 30 | 2 | 28 | 30 | 2700-3100 | 3400-3800 | / | 400 | 3 |
2528-4Z | M8 X 1 | 25 | 4 | 28 | 30 | 3900-4300 | / | / | 400 | 4 |
2528-2Z | M8 X 1 أو 3 / 8-24UNF | 25 | 2 | 28 | 35 | 1950-2200 | 2200-2500 | / | 300 | 3 |
3030-4Z | M10 | 30 | 4 | 30 | 30 | / | 6200-6900 | / | 700 | 4 |
3035-2Z | 3 / 8-24UNF | 30 | 2 | 35 | 40 | 2700-3100 | / | / | 500 | 2 |
3035-4Z | M10 X 1 | 30 | 4 | 35 | 30 | 5000-6200 | / | / | 800 | 3 |
2535-2Z | M8 X 1 | 25 | 2 | 35 | 40 | 1900-2200 | / | / | 400 | 2 |
2540-2Z | 3 / 8-24UNF | 25 | 2 | 40 | 40 | / | 2000-2300 | / | 500 | 2 |
3040-4Z | M10 | 30 | 4 | 40 | 30 | 5500-6200 | / | / | 1000 | 2 |
3050-4Z | M8 | 30 | 4 | 50 | 30 | 5500-6200 | / | / | 600 | 2 |
1560-2Z | M6 X 0.75 | 15 | 2 | 60 | 60 | / | / | 700-800 | 100 | 1 |
1070-2Z | M4 | 10 | 2 | 70 | 200 | / | / | 350-400 | 100 | 1 |
بس : يمكننا أيضا تخصيص تعتمد على الاحتياجات الخاصة بك.
التطبيقات:

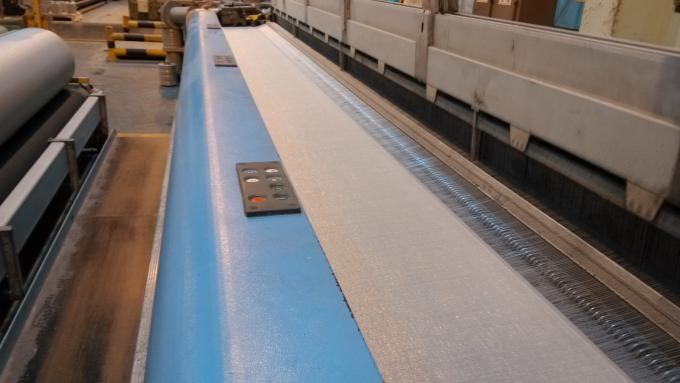

الترقق من المواد محبوكة باستخدام الفوق صوتيات
المبدأ العام لحام بالموجات فوق الصوتية ويمكن أيضا أن تطبق على مواد محبوكة. يتم تنشيط الألياف بالحرارة عن طريق الاهتزازات الميكانيكية وبالتالي ذوبان والترابط في أنماط محددة مسبقا. أداة لحام، ويشار إلى سونوترودي، ينقل الاهتزاز في المواد محبوكة. في التطبيقات الصناعية، الترددات فوق الصوتية بين 20 و 35 كيلو هرتز شائعة، مع الاتساع (أداة مسافات السفر) من 10 ميكرون إلى 50 ميكرون. وغالبا ما يتم تنفيذ تجهيز المواد غير المنسوجة في العمليات المستمرة في سرعة عالية على شبكة الإنترنت. من خلال تطبيق الأدوات الدوارة، فمن الممكن لتحقيق سرعات معالجة تصل إلى 800 متر / دقيقة. يتم استخدام طبل محفور على وجه التحديد لحام، والنقش، أو قطع سندان. يركز كفاف طبل سندان الطاقة ويحدد بدقة البقع اللحام المطلوبة للمنتج المعني.
ميزة تنافسية:
الترقق من طبقات مختلفة
النقش
فصل وإغلاق الحواف
تثقيب المواد على شبكة الإنترنت

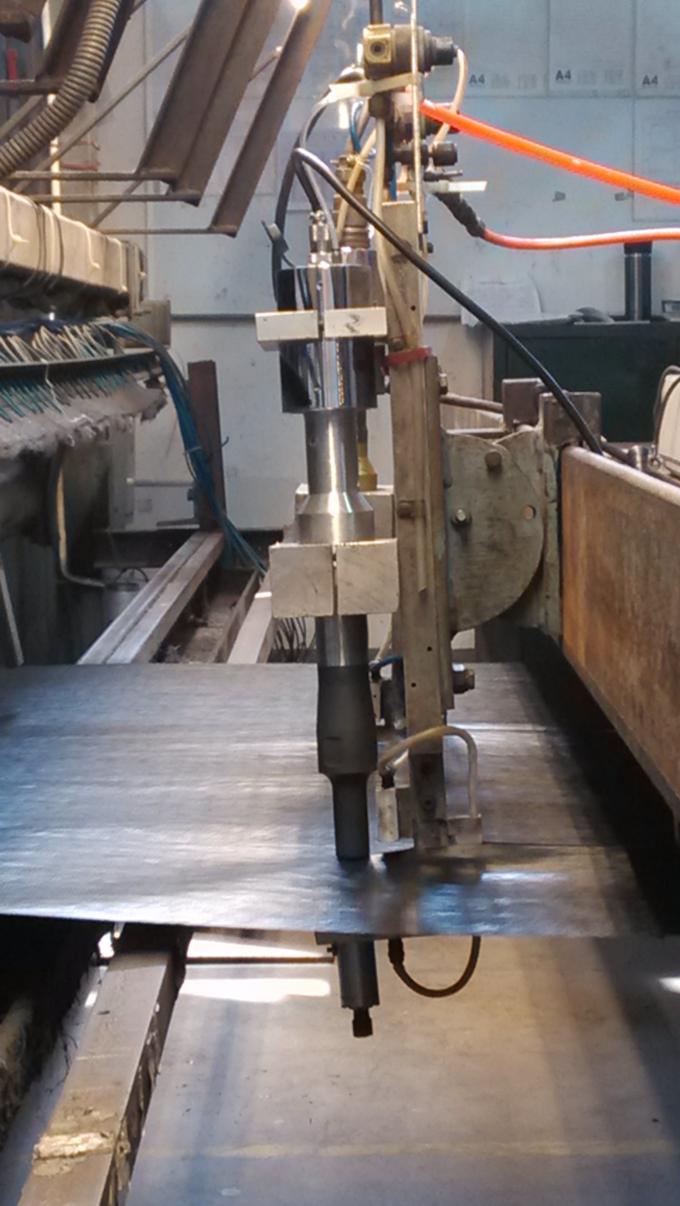

مع لحام المواد على شبكة الإنترنت من المهم للحفاظ على المسافة بين المواد و سونوترودي متسقة. وعندئذ فقط تكون النتائج الجيدة والموحدة ممكنة. لضمان هذا، ونحن نقدم وحدة تحكم آلة على براءة اختراع. فإنه يسيطر على حركة السفر من المحرك أو سونوترودي عن طريق السائر المحركات مع قرار موقف عالية جدا، وبالتالي يحقق أن التغيير الناجم عن حراريا في أداة الموجات فوق الصوتية يتم تعويض القوة بين سونوترودي وطبل سندان مع كفاف يتم الاحتفاظ دائما كونسي
ارتفاع الناتج محول بالموجات فوق الصوتية للموجات فوق الصوتية تلميع / آلة الترقق
