أخبار الشركة عن تحليل لحام البلاستيك بالموجات فوق الصوتية

المبدأ :

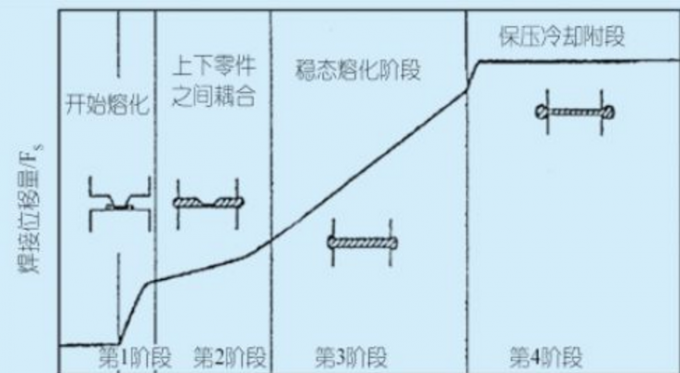

يتم تطبيق الاهتزاز الميكانيكي بالموجات فوق الصوتية (تردد 10-70 كيلو هرتز ، السعة 1-250 ميكرون) على الأجزاء البلاستيكية لإنتاج التدفئة المحلية تحت الضغط (الحرارة ناتجة عن التأثير المشترك للاحتكاك السطحي والجزيئي المشترك) وتشكيل اللحام. كما هو مبين ، يتم تقسيم عملية اللحام بالموجات فوق الصوتية إلى أربع مراحل.

المرحلة 1: يكون القرن على اتصال بالجزء ، حيث يمارس الضغط ويبدأ بالاهتزاز. تعمل الحرارة الاحتكاكية على تبديد الأضلاع الموجهة للطاقة ، ويتدفق المحلول إلى سطح الرابطة. مع انخفاض المسافة بين الجزأين ، تقل كمية اللحام (المسافة بين الجزأين بسبب تدفق الذوبان). في البداية ، تزداد كمية إزاحة اللحام بسرعة ثم تتباطأ مع انتشار ضلع توجيه الطاقة المنصهر وملامسة سطح الجزء السفلي. في مرحلة الاحتكاك الصلب ، يتم توليد الحرارة عن طريق الطاقة الاحتكاكية بين السطحين والاحتكاك الداخلي في الجزء. تتسبب الحرارة الاحتكاكية في تسخين مادة البوليمر إلى درجة انصهارها. كمية الحرارة تعتمد على وتيرة العمل والسعة والضغط.

المرحلة 2: تؤدي الزيادة في معدل الانصهار إلى زيادة كمية التشرد واللحام بين أسطح الجزءين. في هذه المرحلة ، يتم تشكيل طبقة رقيقة منصهرة ، ويزيد سمك الطبقة المنصهرة بسبب التوليد المستمر للحرارة. يتم توليد الحرارة في هذه المرحلة عن طريق تبديد لزج.

المرحلة 3: يبقى سمك طبقة المحلول في اللحام كما هو ويرافقه توزيع ثابت لدرجة الحرارة ، يحدث ذوبان الحالة المستقرة.

المرحلة 4: بعد فترة زمنية محددة أو بعد الوصول إلى طاقة معينة أو مستوى طاقة أو مسافة ، يتم إيقاف تشغيل مصدر الطاقة ، وتوقف الاهتزاز بالموجات فوق الصوتية ، وبدأ تشغيل المرحلة الرابعة. يتم الحفاظ على الضغط ويتم ضغط بعض المحلول الإضافي خارج المفصل. يتم الوصول إلى أقصى قدر من الإزاحة عندما يتم تبريد اللحام وتصلبه ، ويحدث الانتشار بين الجزيئات.
