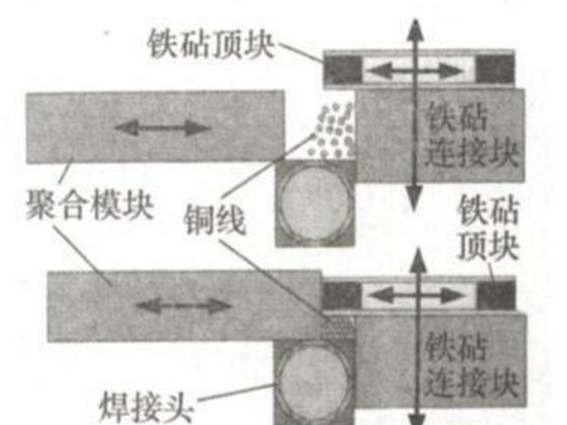

تتكون آلة لحام تسخير الأسلاك بالموجات فوق الصوتية من أربعة أجزاء: رأس اللحام ، كتلة ربط السندان ، كتلة السندان العليا ووحدة البلمرة. عند اللحام ، يتم ترتيب الأسلاك عموديا وإحكام بإحكام على كتلة اتصال السندان. بعد التبديل القدم ، تتحرك وحدة البلمرة نحو الكتلة العلوية للسندان ، ويتم توصيل كتلة توصيل السندان بالكتلة العلوية للسندان للتحرك إلى أسفل ، والخط مشدود. بالضغط في منطقة اللحام ، يهتز رأس اللحام وينقل الطاقة إلى السلك النحاسي ، وبالتالي لحام تسخير الأسلاك معًا.

عند اللحام ، باستثناء اهتزاز رأس اللحام ، لا تتحرك رؤوس الأدوات الأخرى. بعد اكتمال اللحام ، يتم سحب وحدة البلمرة ، ويتم سحب كتلة الجزء العلوي من السندان ، ويتم رفع كتلة وصلة السندان ، بحيث يمكن إخراج سلك السلك. نظرًا لأن رأس اللحام يهتز ، ورؤوس الأدوات الأخرى مثبتة ، من أجل منع اللحام بين رؤوس الأدوات ورأس اللحام ، فإن آلة اللحام تالفة ، وبالتالي فإن السطح العلوي لرأس اللحام والسطح السفلي للبلمرة الوحدة النمطية والسطح الجانبي للكتلة العلوية للسندان: توجد فجوة مقدارها 0.025 مم على جانب كتلة وصلة السندان بحيث لا يكون رأس اللحام ملامسًا لرؤوس الأدوات الأخرى. كما يجب ألا يكون هناك أي حطام مثل النحاس المكسور بين هذه الفجوات ، وإلا فسوف يتآكل سطح عمل رأس الأداة أثناء اللحام ، وقد تتلف لوحة الدائرة في الحالات الشديدة.

نظرًا لأن الاهتزاز بالموجات فوق الصوتية ينتج عن رأس اللحام ، فإن الطاقة تنتقل من رأس اللحام إلى الكتلة العلوية للسندان. لذلك ، كلما كانت الطاقة أقرب إلى رأس اللحام ، يتم نقل المزيد من الطاقة من أعلى إلى أسفل ، لذلك يجب أن يكون الخط سميكًا. يتم وضع السلك في الطرف الأدنى ، على مقربة من سطح رأس اللحام ، ويتم ترتيب الأسلاك الأرق رأسًا للأعلى بالترتيب ، بحيث يمكن أن يحصل السلك السميك على طاقة كبيرة ، وبالتالي يمنع اللحام الزائد أو اللحام غير الكافي. المحاذاة العمودية تمنع اللحام الجانبي وتضمن جودة اللحام.

متطلبات اللحام بالموجات فوق الصوتية لوضع الأسلاك

عند إجراء اللحام بالموجات فوق الصوتية ، من الضروري تعيين المعلمات ذات الصلة مثل مساحة المقطع السلكي ، ومحاذاة الأسلاك ، والضغط ، ونبرة اللحام ، والسعة ، والعرض ، والضغط ، والطاقة ، وما شابه ذلك. أثناء عملية اللحام ، يجب أن تكون الأسلاك متداخلة رأسياً ، ويجب وضع خطوط المقطع الكبيرة بالقرب من رأس أداة اللحام أدناه لجعل اللحام كافيًا ؛ يجب وضع الموصلات بالقرب من سطح السندان وإغلاقها معًا لجعلها قوية بدرجة كافية بعد اللحام. يتم تعيين طول تداخل الموصل بشكل عام على 13 ~ 15 مم ، وطول التداخل قصير للغاية ، وقوة اللحام ليست سهلة الضمان ، وطول التداخل طويل للغاية ، وطرف اللحام من السهل تشكيل المصعد ، و تشغيل العملية القادمة غير مريح. الأكسدة والأسلاك المكسورة والعيوب وذوبان الطبقة العازلة غير مسموح بها على سطح السطح الملحوم.

4 معلمات ومزايا هامة لحام بالموجات فوق الصوتية

1) السعة هي أقصى مسافة في اتجاه الاهتزاز من نقطة انطلاق الاهتزاز ، في الميكرونات. تتفاعل عند اللحام ، مما يؤثر بشكل مباشر على جودة اللحام في السلك. الأسلاك المختلفة لها إعدادات مختلفة.

2) سطح وحدة بلمرة العرض والسطح المقابل لكتلة توصيل السندان ، والمباعدة بينهما أثناء اللحام ، بالمليمترات ، التي يحدد حجمها عرض اللحام.

3) الضغط هو الضغط الذي تمارسه كتلة السندان على السلك النحاسي لمنطقة اللحام. يرتبط حجم الضغط بضغط الغاز. اتجاه العمل عمودي على اتجاه الاهتزاز ، بالجنيه لكل بوصة مربعة.

4) إجمالي الطاقة المنبعثة من آلة اللحام أثناء عملية لحام الطاقة ، في جول. أي عندما تصل الطاقة المنبعثة أثناء اللحام إلى القيمة المحددة ، يتم الانتهاء من اللحام.

لحام بالموجات فوق الصوتية ومزاياها الفريدة:

1 قوة لحام عالية ، الموصلية الكهربائية الممتازة بعد اللحام ، مقاومة منخفضة للغاية أو ما يقرب من الصفر ؛

2 - مواد اللحام لها خصائص موصل غير قابلة للذوبان ، غير هشة ؛

3 وقت قصير لحام ، والكفاءة المحسنة إلى حد كبير ، سريع ، لتوفير الطاقة ؛

4 - عملية اللحام مستقرة ، مراقبة الكشف على الخط ؛

5 - لا تحتاج إلى أي غاز ، لحام ، تدفق ؛

6 - لحام دون الشرر ، الدخان ، صديقة للبيئة وآمنة ؛

7 - تحسين جودة اللحام ، لضمان موثوقية أداء موصل المنتج.
