باستخدام اللحام بالموجات فوق الصوتية ضمن عملية الأتمتة

المقدمة

على الرغم من ارتفاع الاستثمار الأولي، وسرعة لحام بالموجات فوق الصوتية كعملية الانضمام يجعلها عملية جذابة خلال الإنتاج الآلي. خلال العملية، الاهتزازات بالموجات فوق الصوتية المتولدة من خلال استخدام الجهد الكهربائي تذوب المواد البلاستيكية على وجه التحديد في نقطة الانضمام محددة أو منطقة وخلق اتصال متجانس. وقال أوي بيريجي، نائب الرئيس التنفيذي والمدير العام لشركة هيرمان للفوق الصوتي: "يمكن تحقيق أوقات دورة تصل إلى 80 دورة في الدقيقة أو حتى أعلى، وذلك حسب وقت اللحام المطلوب، وعادة ما يتراوح بين 200 و 500 ميلي ثانية. لا يلزم وجود مرحلة الاحماء لأدوات اللحام أو فترات التبريد المطولة للأجزاء الملحومة. مما يوفر الوقت. الأجزاء يمكن أن تخضع لخطوة المعالجة التالية على الفور. المهم للتنفيذ الناجح لهذه التكنولوجيا هو التشاور تطبيق جيد في مرحلة المتابعة، وخاصة مع تصميم مكون لتحقيق أفضل تركيز ممكن من الاهتزازات بالموجات فوق الصوتية في منطقة الانضمام.

متطلبات في الأتمتة

في الأتمتة، ومع ذلك، مولدات الموجات فوق الصوتية يجب أن تحمل دورات طويلة، حيث أن المشاكل غالبا ما يؤدي إلى وقت طويل من التوقف عن العمل وتكاليف انقطاع عالية.

وعادة ما يكون نظام الموجات فوق الصوتية تحت سيطرة المجلس التشريعي الفلسطيني إما من خلال I / O، أو نظام فيلدبوس. معظم أنظمة اللحام بالموجات فوق الصوتية متوافقة مع شبكات بروفيبوس و ديفيسينيت و إيثرنيت / إب.

واجهة فيلدبوس يتيح لك:

• تكوين و باراميتريز التطبيقات
• سجل قياس القيم وإجراء التحليل الخارجي
• جمع وتحليل الأخطاء والخطأ التشخيص
• حدد ذاكرة لمجموعات المعلمات من التطبيقات المحفوظة والموجودة
• التحكم في عملية اللحام بالموجات فوق الصوتية (البداية)
• جمع البيانات حول حالة عمليات اللحام

في تسلسل الإنتاج يتم تشغيل محطة اللحام بالموجات فوق الصوتية من قبل إشارة. ثم، تقوم المحطة بعملية اللحام بشكل مستقل:

• نقل سونوترودي إلى المكون
• تشغيل
• الولايات المتحدة لحام / عمادا
• تمسك بالوقت
• نقل سونوترودي إلى موقف المنزل
• رسالة إلى وحدة تحكم المهيمنة (بلك) ما إذا كان لحام ناجحة / غير ناجحة

تطبيقات

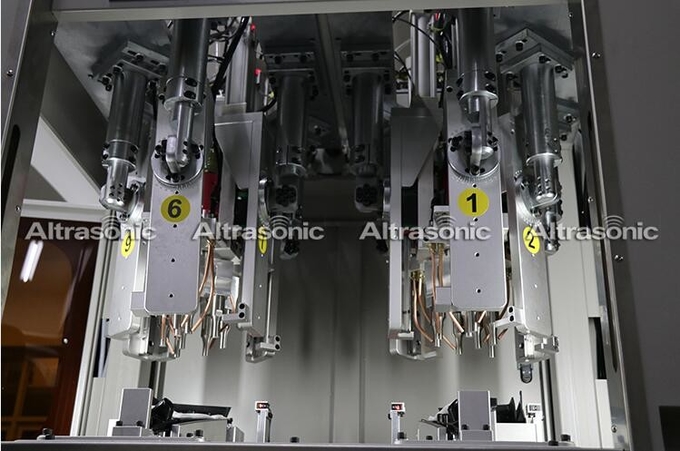

فمن الممكن استخدام عدة أنظمة اللحام بالموجات فوق الصوتية في محطة اللحام بالموجات فوق الصوتية واحدة؛ ويشار إلى ذلك باسم تطبيقات متعددة الرأس. خط إنتاج في سليملين لتطبيقات الأتمتة، هو مثال. وهو متوفر بترددات تتراوح بين 20 و 30 و 35 هرتز ومع نواتج تصل إلى 6200 واط. أما بالنسبة لتطبيقات الروبوت التي تبلغ 35 كيلوهرتز، فإن في كومباكتلين، وهو أصغر حجما، يستخدم في الغالب لأسباب تتعلق بالوزن. يتم استخدام وحدة تحكم ديالوغ عندما تكون هناك حاجة إلى حزم البرامج المستندة إلى ويندوز المساعدة، عندما تكون هناك حاجة إلى ضربات كبيرة في أوقات دورة قصيرة جدا، أو عندما يكون التطبيق لديه تصميم ختم معقدة التي تتطلب لمسة ناعمة، لمسة رقيقة أسفل أداة لحام لحماية المكون. وحتى مفاهيم التحكم الأقل تعقيدا، مثل وحدة تحكم فاريو، توفر درجة عالية من المرونة فيما يتعلق بتحسين عملية اللحام.
